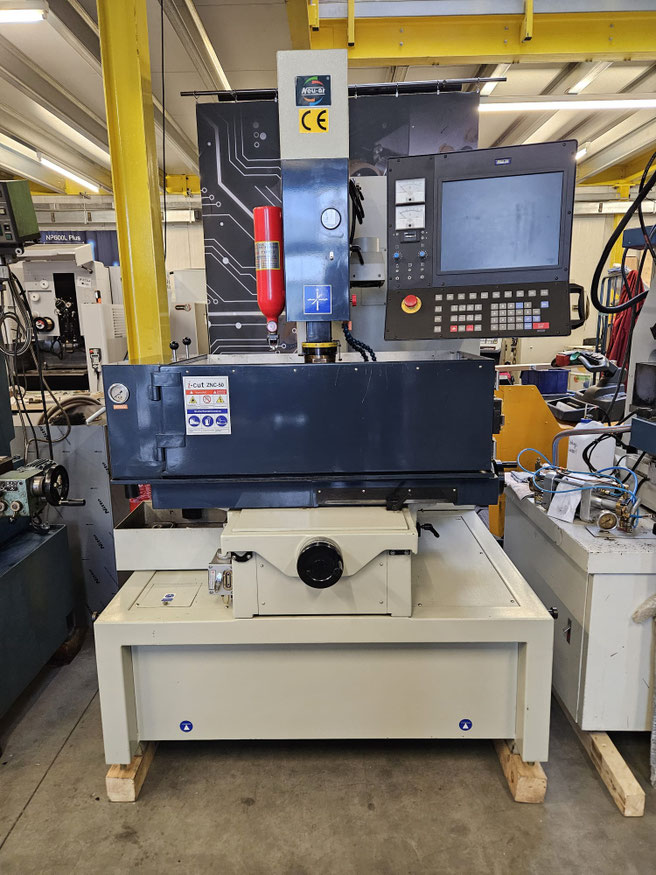

Neuar ZNC-50
Die Anlage ist gebraucht und kann nach Absprache unter Spannung besichtigt und vorgeführt werden.
| Maschinendaten | ||
| Model | ZNC-50 | |
| Hersteller | Neuar | |
| Serial Nr. Maschine | DE50981 | |
| M.F.T. (Baujahr) | 2017 /09 | |
| Steuerungssprache | Deutsch / Englisch | |
| Technische Spezifikationen Maschine | |
| Maschinentyp | Senkerodiermaschine |
| Maschinenabmessungen | 1550 x 1400 x 2250 mm |
| Gewicht Maschine (kg) | 1.150 kg |
| Verfahrwege X/Y (mm) | 350 x 250 mm |
| Verfahrweg Z (mm) | 200 mm |
| Arbeitstank (mm) | 940 x 530 x 350 mm |
| Arbeitstisch (mm) | 630 x 360 mm |
| Max. Abstand Tisch /Z-Achse | 520 mm |

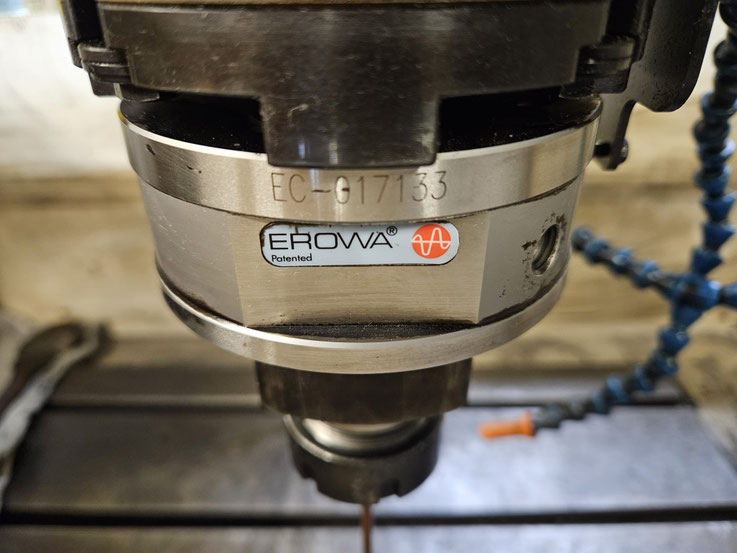

| Elektrodenhalter | EROWA |
| Max. Elektrodengewicht | 30 kg |
| Technische Spezifikationen Werkstück | |
| Max. Werkstückgröße | 900 x 500 x 250 mm |
| Max. Werkstückgewicht | 500 kg |
| Technische Spezifikationen Filtersystem | |
| Tankinhalt | 300 Liter |
| Filteranzahl | 3 Filter |
| Elektrische Spezifikationen | ||
| Max. Ausgangserodierstrom | 50 A | |
| Eingangsspannung | 400 V, Drehstrom 3~ | |
| Anschlussleistung | 3.3 KVA | |
| Max. Abtragsrate | 420mm²/min | |
| Beste Oberflächengüte | < Ra 0.18um | |
| Max. Abtragsleistung | < 0.1% | |
Ausstattung
- - Lineare Heidenhain Maßstäbe, Made in Germany
- - Flach & V-Führung in X und Y
- - Kugelumlaufspindeln made in Taiwan class 25/4 in Lizenz von ABBA (Schweiz)
- - Schneeberger Gleitführung in der Z-Achse
- - 15“ LCD TFT Anzeige
- - Anzeige in Deutsch/ Englisch, Metrische Anzeige
- - 3 Achsen Koordinatenanzeige
- - Absoluter Referenzpunkt in den Maßstäben alle 20 mm
- - Arbeitskoordinatenanzeige X/Y/Z mit Koordinatenspeicher
- - Automatische Kalibrierfunktion der Z-Achse
- - Automatische Schrupp-/ Schlicht-/ Feinschlichtstufenumschaltung
- - Schrupp- und Schlichtspaltanzeige
- - 256 Erodierparametereinstellungen
- - Superfeine Oberflächen & Hartmetall-, Graphit und Wolframkupferbearbeitung
- - Einstellung für minimalen Elektrodenverschleiß
- - T-16 einstellbares Elektrodenuniversalspannfutter
- - Automatische Feuerlöschanlage
- - Werkstückspannung mittels Spannpratzen
- - Oberflächenprüflineal
- - Spülschläuche für Dielektrikum
- - Deutsche Bedienungsanleitung
Optionen:
- - Dielektrikum
- - Dielektrikum Kühler
- - Orbitales Auslenksystem
- - Präzisionsmagnetplatte
- - Rotationsachseneinheit
Servicepacket
- Inkl. Aufstellung und Inbetriebnahme
- Inkl. Schulung und Einweisung (1 Tag)
- Inkl. 3 Monate Gewährleistung
Optional:
- Transport mit Transportversicherung
Bei Interesse fragen Sie bitte unseren aktuellen Preis inklusive aller oben aufgeführten Ausstattungsmerkmale an.
